本产品设计与制造应满足或优于如下规范、标准的最新版本。如果几种规范和标准适用于同一情况，则应遵循最为严格的规范。若规格书与相关的规范和标准有冲突，则应明确提出并得到确认后实施。
主要部件介绍：
4.1在线式复合型气体检测仪MIC-600介绍：
MIC-600在线式复合型气体检测仪应用于现场气体浓度24小时连续在线监测及温湿度的测量，现场显示浓度和超标声光报警，远程数据传输。采用2.5寸高清彩屏实时显示浓度，根据不同的检测气体选用当前行业内最好品牌的电化学、红外、催化燃烧、热导、PID光离子原理的气体传感器、瑞士高精度电容式数字温湿度传感器，MIC-600先进的电路设计、成熟的内核算法处理，取得了多项软件著作专利和外观专利，从而诞生了目前行业内领先的新一代多功能型固定在线式复合气体检测报警仪。MIC-600可以检测管道中或受限空间、大气环境中的气体浓度也可以检测气体泄漏，还可以检测高浓度单一气体的纯度。坚固耐用的防爆外壳和氟碳漆表面处理工艺适用于各种危险场所和强酸强碱的腐蚀性环境，耐磨损，10年内不褪色和掉漆。
MIC-600在线式复合型气体检测仪特点：
●本安电路设计，防爆认证，二级防雷、防静电，防雷和防静电能力
超过国家标准，抗高强度脉冲浪涌电流冲击。高可靠性和稳定性。
防反接设计，任意形式的反接都不会损坏仪器
●符合EMI、EMC标准，通过国标测试及CMC计量器具许可认证。
执行标准：GB15322.1-2003
GB 3836.1—2010 《爆炸性气体环境用电气设备 通用要求》
GB 3836.2—2010 《爆炸性气体环境用电气设备 隔爆型“d”》
GB 3836.4—2010 《爆炸性气体环境用电气设备 本质安全型“i”》
●标准总线RS485（RTU）和4～20mA标准信号同时输出，3组继电器开关量输出，现场声光报警。可选频率输出 200-1000Hz 、Hart协议信号、1～5V输出、无线传输（2～5公里或不限距离）。可以有线或无线远程实时监控，将数据上传到手机或通过局域网、互联网传输到环保局、其他监控中心、监控设备、监控电脑，通过免费上位机软件或气体报警控制器实时监控现场的浓度。
●兼容各种二次表、数据采集模块、PLC、DCS系统，可直接驱动电磁阀、风机、报警器等设备，也可以通过驱动中间继电器来驱动大功率设备。选配MIC2000控制器可以同时监控1000台检测仪。
●大容量数据存储功能，可以记录实时浓度值、温湿度、或只记录报警值及时间。支持本机存储或SD卡存储，本机存储标配容量为10万条记录，需更大容量订货时要注明。SD卡存储的容量可订制。通过免费上位机软件进行数据导出和分析，支持在本机上查看数据或删除数据，可设置在容量不够的时候自动覆盖数据或不覆盖数据，自动停止记录功能。
●标配红外遥控器，可以实现在危险场合免开盖操作，比如：修改报警点、浓度校准、零点校准、消音、恢复出厂、进入菜单、查看记录、4mA输出、20mA输出（校准其他采集设备需用这个功能）。
●中英文界面可选择，默认中文界面，支持气体浓度单位自由切换，常规气体不需要输入分子量，特殊气体输入分子量就自动计算并切换，单位可选：PPM、mg/m3、Vol%、LEL%、PPHM、ppb、mg/L
●2.5寸高清彩屏(LCM)显示实时浓度、时间、温度、湿度、存储状态等信息，可同时检测1-～6种气体浓度和温湿度，菜单界面采用高清仿真图标来显示各个菜单的功能名称，简明中文或英文操作提示。
●三种显示模式可切换：同时显示多种气体浓度、大字体循环显示单通道气体浓度、实时曲线，各通道之间自动或手动循环可切换，可设置是否显示最大值、最小值、气体名称，可查看历史记录曲线图。
●自动跟踪零点防止漂移，温度补偿、多级校准，能同时符合国标和各个地区的地方、省级计量局标准。
●数据恢复功能、浓度校准误操作自动识别并阻止，可以避免由于操作不当引起的不良。
●可记录校准日志、维修日志、故障解决对策，传感器寿命到期提醒，下次浓度校准时间提醒功能。
MIC-600在线式复合型气体检测仪参数：
检测气体：挥发性有机物、二氧化硫、氮氧化物、氯化氢、硫化氢、氨气（可根据实际需求选配）
检测范围、分辨率和检测原理：
TVOC：0-50ppm，0.01ppm，PID光离子原理
SO2：0-100ppm，0.01ppm，电化学原理
NOx：0-100ppm，0.01ppm，电化学原理
HCL：0-100ppm，0.01ppm，电化学原理
H2S：0-100ppm，0.01ppm，电化学原理
NH3：0-100ppm，0.01ppm，电化学原理
传感器寿命：PID光离子2年，电化学2-3年
检测精度：≤±2%F.S（全量程内2%）
工作方式：固定式安装，在线检测，扩散式测量，管道式（M45X1.5外螺纹）、流通式、泵吸式可选。
安装方式：管道式、壁挂式。管道式的工作压力为大气压±30%，超出范围需降压处理。
响应时间：T90≤20秒（TVOC使用光离子原理小于15秒）
恢复时间：≤30秒
输出信号：总线制RS485（RTU）、三(四)线制4～20mA、可选0～20mA、1～5V、0～5V、0～10V、无线传输。
报警方式：现场声光报警（选配），默认1路，可选3路无源触点（干节点）输出，三级报警，报警点可设置。
工作环境：-40℃～+70℃
样气温度：-40℃～+70℃（常规）。
相对湿度：≤10-95%RH （常规）非凝露场合。
工作电压：12~30V（DC直流，单台设备的标准电源为24V，1A或大于1A 的直流开关电源）。
防爆形式：隔爆型 ExdⅡCT6
连接电缆：4~20mA选三芯屏蔽电缆，RS485选四芯，距离超1000米时单根线径≥1.5mm；屏蔽层接大地。
电气接口：3/4NPT，可选M20X1.5内螺纹、1/2NPT。
防护等级：IP66 防水溅和短时间雨淋，长时间雨淋需选配防雨罩或选择不带显示的外壳或订货时注明。
外形尺寸：210×170×85mm
重 量：1.8Kg
选配附件：墙壁安装支架、固定在管道上的安装支架（四分、六分管）、DN50法兰管道安装或不锈钢螺纹焊座（需注明管道尺寸，如DN50、DN15...）、常温高湿预处理系统、高温高湿度预处理系统、高温高湿高粉尘预处理系统、减压阀、流量计、温湿度测量、大容量SD存储卡、防雨罩、24VDC或220AC采样泵（采样距离10米）、真空泵（采样距离大于40米）、24V开关电源。
连电脑监控需要的配件：免费上位机软件、RS485/RS232转换器、无RS232接口的笔记本电
脑还需USB/RS232 转换连接线，如果要网络传输还需 TCP/IP转换器。
应用场合：石油、化工、医药、环保、烟气分析、空气治理等所有需要固定安装，在线检测气体浓度的场合。

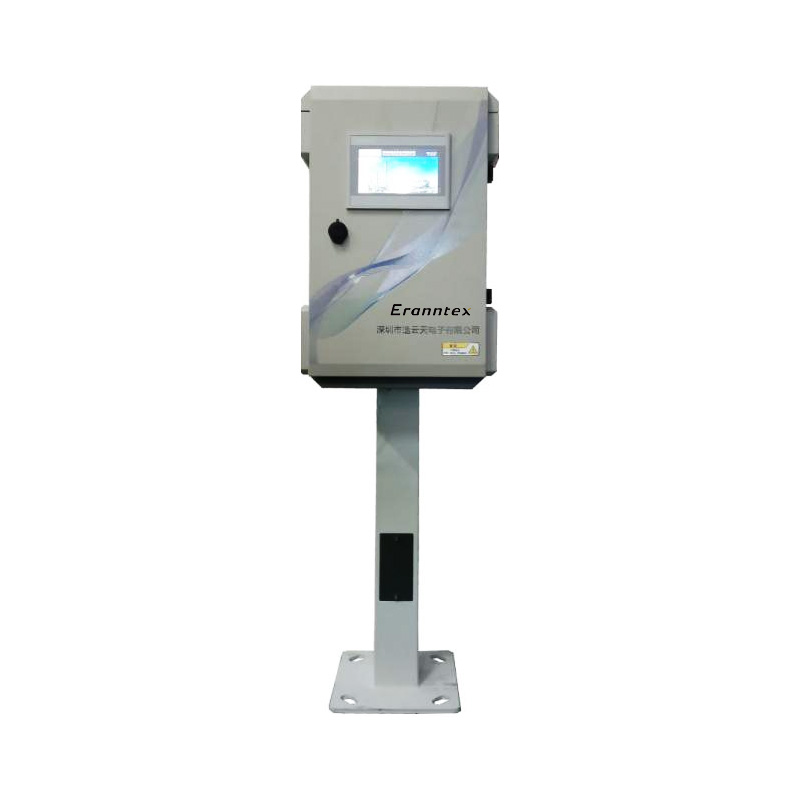

4.2不锈钢机箱
箱体采用不锈钢、铝合金、优质冷板、覆铝镁锌板混合材质，是为露天户外环境使用而设计的全天候设备保护箱，体积60*60*1000px,具备防雨、防尘、通风扇热、抗紫外线（抗老化）、防锈、耐酸碱腐蚀、抗电磁干扰（抗雷电）的特点，箱内采用高自由度模块化快拆式结构，便于设备的快速安装及后期维护。
4.3安装立柱
有1.2米和1.5米可选，配备两个抱箍和螺丝，安装简便。底座尺寸30*750px，建议配4个10mm膨胀螺丝安装固定。
5，厂界大气污染因子监测监控设备安装选址
5.1选址原则
具有代表性：能客观反映一定空间范围内的环境空气质量水平和变化规律，客观评价城市、区域环境空气状况，污染源对环境空气质量影响，满足为公众提供环境空气状况健康指引的需求。
具有可比性：同类型监测点设置条件尽可能一致，使各个监测点获取的数据具有可比性。
具有整体性环境空气质量评价城市点应考虑城市自然地理、气象等综合环境因素，以及工业布局、人口分布等社会经济特点，在布局上应反映城市主要功能区和主要大气污染源的空气质量现状及变化趋势，从整体出发合理布局，监测点之间相互协调。
具有前瞻性：应结合城乡建设规划考虑监测点的布设，使确定的监测点能兼顾未来城乡空间格局变化趋势。
具有稳定性：监测点位置一经确定，原则上不应变更，以保证监测资料的连续性和可比性。
5.2 污染监控点布设原则
1.设置在源的主导风向和第二主导风向（一般采用污染最重季节的主导风向）的下风向的最大落地浓度区内，以捕捉到最大污染特征为原则进行布设
2.设在可能对人体健康造成影响的污染物高浓度区以及主要固定污染源对环境空气质量产生明显影响的地区
3.可根据监测目的确定点位布设原则增设污染监控点，必要时在临近居民区和人群聚集区的厂界边缘设置特征污染物监测站。
6，售后服务承诺
深圳市逸云天电子有限公司秉持“全方位、高品质、优服务”的服务标准，以“优质产品、合理价格、贴心服务”的理念和负责、公开的原则向您郑重承诺：
1、产品配发检验合格证书和使用说明书，以确保用户能正确安装使用我公司产品；
2、公司保证出厂的产品均按国家有关标准生产和检验，不合格的产品绝不出厂。严格执行国家工业产品售后服务相关规定，对出厂产品自发货日起，质保1年，终身维护。
3、在质量保证期内，因产品质量问题发生的设备故障（人为操作不当原因致使设备故障除外），我公司将提供免费维修服务。在质量保证期外，根据设备损坏程度，如需更换产品元器件，我公司应收取相应维修费用。
4、在正常维修中，我公司不负担寄出产品的运输费用。对人为操作不当或不可预见性事件致使设备故障而导致产品维修，我公司承担产品维修过程中发生的修理调试费用，用户负担产品维修过程中发生的材料成本及运输费用。
5、对于环境检测中任何技术问题，我公司务必做到有问必答。属于产品质量问题24小时内给予解答。
